X-RAY AX7900
MACCHINE > X-RAY

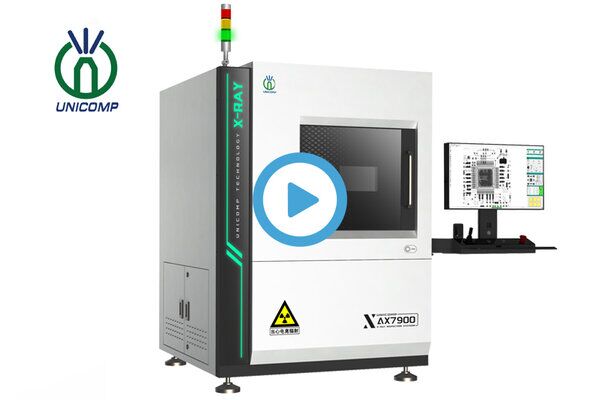

L’Unicomp AX7900 è un’apparecchiatura avanzata per l’ispezione a raggi X industriale, progettata per il controllo di qualità in vari settori, tra cui l’elettronica, i semiconduttori e la produzione di batterie. La macchina dispone di un ampio piano di ispezione, con sistema di puntamento laser per la localizzazione precisa delle aree di interesse, e un controllo CNC automatizzato per il posizionamento del pezzo. Include anche un’interfaccia di gestione accessi basata su impronte digitali per sicurezza e tracciabilità. Supporta la misurazione automatica di difetti come le porosità nelle saldature BGA e fornisce dati dettagliati tramite output grafici. L’AX7900 utilizza un tubo a raggi X chiuso, con tensione regolabile fino a 90 kV e un rivelatore a pannello piatto ad alta risoluzione. La qualità dell’immagine è garantita da un punto focale di 5 μm e una matrice di pixel di 1536 x 1536, con un’area effettiva di rilevamento di 129 x 129 mm. Il sistema offre magnificazione fino a 600x e inclinazione fino a ±25°, permettendo un’analisi dettagliata anche degli angoli più difficili. Il software di controllo fornisce un’interfaccia intuitiva e strumenti avanzati per misurare distanze, angoli e altri parametri critici. • Ampio tavolo di ispezione: per ispezionare pezzi di grandi dimensioni in modo efficiente. • Ispezione CNC automatizzata: precisione nel posizionamento. • Laser locator per posizionamento preciso: posizionamento esatto delle aree di interesse. • Ingrandimento 600X: analisi dettagliata dei componenti. • Inclinazione 25° (FPD): visione ottimale anche degli angoli difficili da ispezionare. • Misurazione automatica vuoti BGA con output dati/grafici: rileva difetti nelle saldature BGA e fornisce dati grafici. • Sicurezza con interblocco elettromagnetico e spegnimento automatico: garantisce la sicurezza e risparmio energetico. |
 |
 | ||
 | ||
